Pompes centrifuges à entraînement magnétique pour liquides à faible point d'éclair

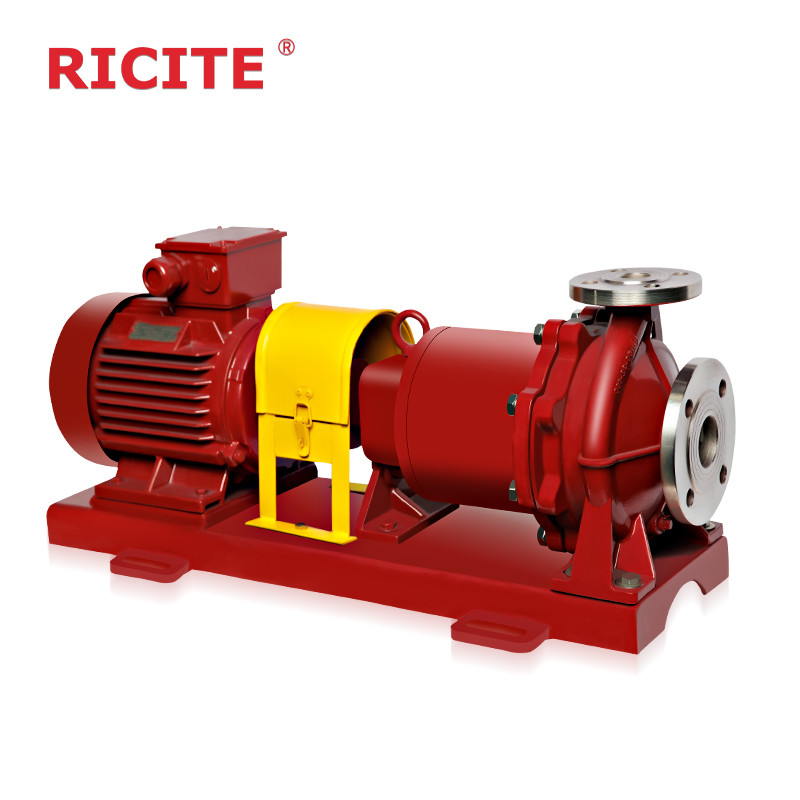

RMI pompe centrifugeuse à entraînement magnétique en acier inoxydable

Définition

RMILa pompe magnétique en acier inoxydable est un type de pompe qui utilise une transmission magnétique, qui peut séparer le moteur du corps de la pompe,éviter le problème des fuites de liquide au joint des pompes traditionnellesIl est principalement constitué de dispositifs de conduite, de rotors magnétiques, de coques d'étanchéité, de joints statiques et d'autres pièces.

Son principe de fonctionnement est d'utiliser la transmission magnétique pour convertir la rotation du moteur électrique en la rotation du corps de la pompe.le moteur électrique entraîne le rotor magnétique externe à tournerEn raison de l'utilisation de joints statiques entre le rotor magnétique et le corps de la pompe, le rotor magnétique interne du rotor est capable de faire tourner le corps de la pompe.le problème de fuite des joints dynamiques peut être évité, évitant ainsi les fuites de liquide et la pollution de l'environnement.

Dans l'ensemble, les pompes magnétiques en acier inoxydable ont d'excellentes performances d'étanchéité et peuvent éviter les fuites de fluide, ce qui les rend largement utilisées dans les industries qui ont des exigences élevées en matière de fuite de fluide et de pollution.

Application du produit

La pompe à entraînement magnétique de la série RMI est adaptée au pétrole, aux produits chimiques, pharmaceutiques, à l'électroplatement, à l'alimentation, au film et à l'impression, au traitement de l'eau, à la défense nationale et à d'autres industries,est la pompe idéale pour transporter des matières inflammables, explosifs, agressifs, toxiques, purifiés et divers fluides corrosifs.

Les pièces humides de la pompe à entraînement magnétique de la série RMI sont en acier inoxydable et ces pompes sont adaptées au transport d'un milieu à une pression ne dépassant pas 1,6 MPa, à une température ne dépassant pas 120 °C,et viscosité n'excédant pas 30 x 10-6 mz V / SVeuillez contacter les commerciaux pour obtenir plus de support si la pression est supérieure à 1,6 MPa, ou si la température dépasse 120 degrés, ou si vous avez besoin d'un gilet chauffant, etc.

Caractéristiques structurelles

Magnéte permanent

L'aimant permanent fabriqué à partir de matériaux magnétiques permanents de terres rares a une large plage de température de fonctionnement (-45-400 °C), une coercivité élevée, une bonne anisotropie dans la direction du champ magnétique,et pas de démagnétisation lorsque les pôles sont proches les uns des autresC'est une bonne source de champ magnétique.

Couverture isolante

Lorsque la coque d'isolation métallique est utilisée, la coque d'isolation se trouve dans un champ magnétique sinusoïdal en alternance,et le courant d'Eddy est induit sur la section perpendiculaire à la direction de la ligne de force magnétique et convertie en chaleurL'expression pour le courant de tourbillon est: où Pe - courant de tourbillon; K - constante; N - vitesse nominale de la pompe; T - couple de transmission magnétique; F - pression à l'intérieur de l' espaceur;D - Diamètre intérieur de la pochette de l'interrupteurAprès la conception de la pompe, n et T sont donnés par les conditions de fonctionnement,et réduire les courants de tourbillon ne peuvent être considérés que par des aspects tels que F et DLa sélection de matériaux non métalliques à haute résistivité et résistance pour la fabrication de manches d'isolation a un effet significatif sur la réduction des courants de tourbillon.

Débit du liquide de refroidissement et de lubrification

Lorsque la pompe est en marche, une petite quantité de liquide doit être utilisée pour rincer et refroidir la zone d'espace annulaire entre le rotor magnétique intérieur et le boîtier d'isolation,ainsi que la paire de frottement du roulement coulissantLe débit de liquide de refroidissement est généralement de 2% à 3% du débit de conception de la pompe, et la zone d'écart annulaire entre le rotor magnétique interne et le manchon d'isolation génère une chaleur élevée due aux courants de tourbillon.Lorsque le lubrifiant de refroidissement est insuffisant ou que le trou de rinçage n'est pas lisse ou bouché, la température du milieu sera supérieure à la température de fonctionnement de l'aimant permanent, ce qui entraînera une perte progressive du magnétisme du rotor magnétique interne,et provoquant la défaillance du moteur magnétiqueLorsque le milieu est constitué d'eau ou d'un liquide à base d'eau, la hausse de température dans la zone de l'espace annulaire peut être maintenue à 3 à 5 °C.la hausse de température dans la zone de l'écart annulaire peut être maintenue à 5-8 °C.

roulement coulissant

Les matériaux utilisés pour les roulements coulissants de pompes magnétiques comprennent le graphite imprégné, le PTFE rempli, la céramique d'ingénierie, etc.et résistance au frottement des céramiques d'ingénierieEn raison de la fragilité et du faible coefficient de dilatation de la céramique d'ingénierie, les roulements coulissants des pompes magnétiques sont principalement en céramique d'ingénierie.la clearance du roulement ne doit pas être trop faible pour éviter les accidents de maintien de l'arbre.

En raison du fait que les roulements coulissants de la pompe magnétique sont lubrifiés avec le milieu transporté,différents matériaux doivent être choisis pour fabriquer des roulements en fonction de différents supports et conditions de fonctionnement.

Caractéristiques

1, CFD (Computational Fluid Dynamics) conception de composants hydrauliques, large canal de débit, haut rendement, faible performance NPSHr, moins de force radiale.

2Les pièces mouillées sont façonnées par un moule de coulée précis, une paroi intérieure lisse du canal de débit et un rendement élevé.

3Choisissez des aimants permanents NdFeB (néodymium fer boron) et SmCo (samarium cobalt) de haute performance pour assurer un couple magnétique suffisant.

4. un courant de tourbillon faible peut être conçu, de sorte que l'efficacité de la pompe est plus élevée.

5Des pièces modulaires, faciles à entretenir.

6- roulement et l'arbre adoptés de haute résistance à l'usure, haute résistance à la corrosion SSiC, conception unique de structure de positionnement double roulement, avec structure de lubrification dynamique,pour assurer les performances stables et prolonger la durée de vie.

7- conception spéciale de lubrification et de refroidissement: le support de transport est utilisé pour éliminer la chaleur générée par le courant de tourbillon sur la boîte et lubrifier le roulement plat,de sorte que la force axiale de la pompe peut équilibrer automatiquement et assurer le fonctionnement sûr de la pompe.

8La boîte est en acier inoxydable de haute qualité avec une technologie avancée, évacue complètement le milieu (lors de l'arrêt de réparation) et vide automatiquement (lors du redémarrage).

9Un gilet chauffant, un gilet de refroidissement ou un gilet à haute température peuvent être ajoutés si l'application l'exige.

Paramètres:

Le code du modèle:

Modèles:

Plus de 10 000 clients dans les secteurs chimique, pharmaceutique, de la nouvelle énergie, de la feuille d'aluminium électronique et d'autres industries ont choisi les produits RICITE (pompes à entraînement magnétique, pompes à moteur en conserve chimique,pompes à diaphragme, pompes centrifuges à joints mécaniques, etc.), et Ricite (Zhejiang) Science & Technology Co., Ltd. a participé à l'édition de plusieurs normes et spécifications techniques de l'industrie,et a remporté les honneurs de haute technologieRicite (Zhejiang) Science & Technology Co., Ltd. est engagée dans la fabrication de pompes sans fuite,et adhère à l'objectif de développer des pompes à entraînement magnétique, pompes à moteur en conserve chimique et autres pompes, et poursuit l'innovation technologique et fournit des pompes et des services fiables, rentables et économes en énergie aux clients.
