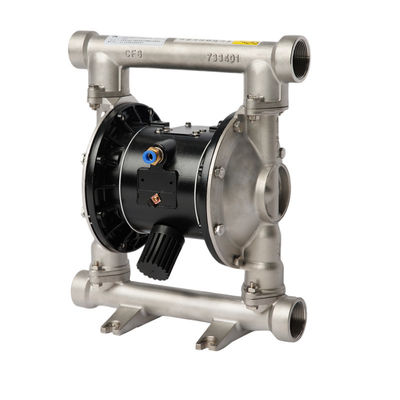

Mini pompe à diaphragme à air en acier inoxydable

Détails de produit
Lieu d'origine: La Chine
Nom de marque: RICITE
Numéro de modèle: QBY3-P/QBY3-Q
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Détails d'emballage: cas en bois
Délai de livraison: 5-8 dayes de travail
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 50 ensembles par jour

Les informations détaillées

Description de produit

Pompes à diaphragme pneumatique à air en acier inoxydable QBY3



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0Définition

La pompe à diaphragme pneumatique est un nouveau type de machine de transport qui utilise l'air comprimé comme source d'alimentation.et liquides hautement toxiques, il peut être complètement pompé et absorbé.
Il existe quatre types de matériaux pour les pompes à diaphragme pneumatique: plastique d'ingénierie, alliage d'aluminium, acier inoxydable et fonte.en caoutchouc fluoré, polytétrafluoroéthylène, polytétrafluoroéthylène, etc. selon différents milieux liquides pour répondre aux besoins des différents utilisateurs.Il est installé dans diverses occasions spéciales pour pomper divers supports qui ne peuvent pas être pompés par des pompes conventionnelles, et a obtenu des résultats satisfaisants.



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0Caractéristiques



1. pas besoin d'approvisionnement en eau, le port d'aspiration est jusqu'à 5 mètres, la tête est jusqu'à 84 mètres, et la pression de sortie est > 7 bar;

2. une conduite interne lisse et large, peut transférer le diamètre de particules plus grandes dont le diamètre atteint 10 mm. Lors du pompage de boue ou d'impuretés, il n'y a presque pas d'usure de la pompe;

3. La tête et le débit peuvent être réglés sans pas par l'ouverture de la vanne d'air (réglage de la pression d'air est compris entre 1 et 7 bar);

4La pompe n'a pas de pièces tournantes, aucun joint d'arbre, et le diaphragme et les autres pièces mécaniques sont séparés du milieu, de sorte que le milieu transporté ne fuit pas.il convient de pomper des produits toxiques, des fluides agressifs ou corrosifs, il est sans danger pour l'environnement et les travailleurs;

5. pas besoin d'utiliser l'électricité, sûr et fiable pour être utilisé dans les endroits inflammables et explosifs;

6. Peut être utilisé comme pompe submersible;

7. Facile à utiliser, le démarrage ou l'arrêt de la pompe est simplement en ouvrant et en fermant la vanne à gaz. Même si le sec fonctionne pendant une longue période dans des circonstances inattendues ou l'arrêt soudain, la pompe ne sera pas endommagée,une fois surchargé, la pompe s'arrête automatiquement par auto-protection, lorsque la charge revient à la normale, et peut être redémarrée automatiquement;

8. structure compacte, moins de pièces usées, la pompe est facile à installer et à entretenir, le milieu transporté par la pompe ne sera pas en contact avec la vanne de distribution de gaz, la tige d'attelage et autres pièces mobiles,donc l'usure des rotors, les pistons, les engrenages, les lames et autres composants ont été réduits;

9- peut transporter des liquides très visqueux (viscosité inférieure à 10 000 cP);

10. pas besoin d'être lubrifié avec de l'huile, et peut être à sec.





The working principle of the pneumatic diaphragm pump is a positive displacement Reciprocating pump that uses the air compressor to input compressed air into the distribution valve of the diaphragm pump to drive the link shaft in the middle body of the diaphragm pump to drive the diaphragm pump diaphragm in the medium chamber of the diaphragm pump body to make transverse stretching movement to achieve the function of self-priming fluidDans les deux chambres de travail symétriques de la pompe, chacune est équipée d'un diaphragme élastique.et l'air comprimé pénètre dans la vanne de distribution depuis l'articulation d'entrée de la pompe pour pousser les diaphragmes dans les deux chambres de travailEn même temps, le gaz dans l'autre chambre de travail est déchargé de la pompe derrière le diaphragme.La pompe à diaphragme pneumatique se compose de deux parties principales: une structure de débit d'air et une structure de débit de liquide, complètement isolées par les deux diaphragmes des deux côtés.

La pression d'alimentation en air ne doit être que supérieure à deux kilogrammes par centimètre carré pour fonctionner.le gaz à haute pression dans la chambre de soupape entraîne l'arbre de la tige de connexion à se déplacer d'avant en arrière à travers le système de guidage du débit d'airDans le même temps, le gaz à basse pression consommé est rapidement déchargé par le port d'échappement.l'arbre de la tige de connexion entraîne les diaphragmes des deux côtés pour se déplacer à gauche et à droite, provoquant des changements alternatifs de la pression de l'air dans les chambres de volume des deux côtés, obtenant ainsi une aspiration et une décharge continues du liquide.



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0Applications

Largement utilisé dans le pétrole, les produits chimiques, l'alimentation, les produits pharmaceutiques, l'électronique, la céramique, le textile, la brasserie, la pâte et d'autres industries.

Mini pompe à diaphragme à air en acier inoxydable 3Mini pompe à diaphragme à air en acier inoxydable 4



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0Modèle de codage

Mini pompe à diaphragme à air en acier inoxydable 6



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0MMatériel



Parties humides





Acier moulé/fer



D'aluminium



Acier inoxydable 304



Acier inoxydable 316L

PP

PP



PVDF



d'une épaisseur n'excédant pas 50 cm3

G L P Q. Je vous en prie. S F H est



Matériaux du diaphragme



NBR Résultats Le PDEP PVDF PTFE Le CO Santoprène
B. Pour D E V F M Une



Matériaux à billes



NBR Résultats Le PDEP PVDF PTFE Acier inoxydable 304 Santoprène
B. Pour D E V F P Une



Une balle. Siège Matériaux



NBR CR PVDF PTFE Acier inoxydable 304 PP Santoprène
B. Pour D V F P S Une



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0Modèles



Nom Le type Le débit Précipitations Hauteur d'aspiration Les produits de base Entrée d'air L'entrée de liquide Matériaux principaux

PP/PVDF
Pneumatique

Le diaphragme

Pompes

Le montant de l'indemnité est calculé à partir du montant de la dette.
Le numéro de série QBY3-25
15 gpm ((57 lpm),3.4 m3/h) Pour les appareils à combustion électrique, le réglage de la pression doit être effectué à l'aide d'un régulateur. 0 à 2,5 m 2.5 mm Rc1/4" ou Rp3/4"Rp1" PP/ PVDF
Le nombre de points de contrôle
Le nombre de points de contrôle
40 gpm ((151 lpm,9 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 3.2 mm Rc1/2" Rp1-1/4 "Rp1-1/2"
Le QBY3-50
Le nombre de points de contrôle
100 gpm ((378,5 lpm,22 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 4.8 mm Rc1/2" Rp2 - Rp2 - 2 / 2
Le numéro de série QBY3 275 gpm ((1041 lpm,62 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 3 m 9.4 mm Rc3/4" DN125 PN10 PP

D'aluminium
Pneumatique

Le diaphragme

Pompes

Le montant de l'indemnité est calculé à partir du montant de la dette.
Le numéro de série QBY3-25
15 gpm ((57 lpm),3.4 m3/h) Pour les appareils à combustion électrique, le réglage de la pression doit être effectué à l'aide d'un régulateur. 0 à 5,48 m 2.5 mm Rc1/4" ou R3/4 "Rpl" D'aluminium
Le nombre de points de contrôle
Le nombre de points de contrôle
40 gpm ((151 lpm,9 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 3.2 mm Rc1/2" Rp1-1/4 "Rp1-1/2"
Le QBY3-50
Le nombre de points de contrôle
100 gpm ((378,5 lpm,22 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 4.8 mm Rc1/2" Rp2 - Rp2 - 2 / 2
Le QBY3-80
Le montant de la subvention est calculé en fonction des coûts de production.
150 gpm ((568 lpm,34 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 6.3 mm Rc1/2" Rp3"Rp4"
Le numéro de série QBY3 275 gpm ((1041 lpm,62 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 9.4 mm Rc3/4" DN125 PN10

Acier inoxydable/Ferre de fonte
PneumatiqueDiaphragme

Pompes

Le montant de l'indemnité est calculé à partir du montant de la dette.
Le numéro de série QBY3-25
15 gpm ((57 lpm),3.4 m3/h) Pour les appareils à combustion électrique, le réglage de la pression doit être effectué à l'aide d'un régulateur. 0 à 5,48 m 2.5 mm Rc1/4" ou R3/4 "Rpl" Acier inoxydable/Ferre de fonte
Le nombre de points de contrôle
Le nombre de points de contrôle
40 gpm ((151 lpm,9 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 3.2 mm Rc1/2" Rp1-1/4 "Rp1-1/2"
Le QBY3-50
Le nombre de points de contrôle
100 gpm ((378,5 lpm,22 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 4.8 mm Rc1/2" Rp2 - Rp2 - 2 / 2
Le QBY3-80
Le montant de la subvention est calculé en fonction des coûts de production.
150 gpm ((568 lpm,34 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 6.3 mm Rc1/2" Rp3"Rp4"
Le numéro de série QBY3 275 gpm ((1041 lpm,62 m3/h) un débit d'air de 120 psi (± 0,84 MPa),8.4 bar) 0 à 5,48 m 9.4 mm Rc3/4" DN125 PN10



RMD Stainless Steel Magnetic Drive Centrifugal Pump 0PLes procédures de justice

Mini pompe à diaphragme à air en acier inoxydable 10







Plus de 10 000 clients dans les secteurs chimique, pharmaceutique, de la nouvelle énergie, de la feuille d'aluminium électronique et d'autres industries ont choisi les produits RICITE (pompes à entraînement magnétique, pompes à moteur en conserve chimique,pompes à diaphragme, pompes centrifuges à joints mécaniques, etc.), et Ricite (Zhejiang) Science & Technology Co., Ltd. a participé à l'édition de plusieurs normes et spécifications techniques de l'industrie,et a remporté les honneurs de haute technologieRicite (Zhejiang) Science & Technology Co., Ltd. est engagée dans la fabrication de pompes sans fuite,et adhère à l'objectif de développer des pompes à entraînement magnétique, pompes à moteur en conserve chimique et autres pompes, et poursuit l'innovation technologique et fournit des pompes et des services fiables, rentables et économes en énergie aux clients.
