Contacts: | Miss. Susan Meng |
---|---|
email: | susanmeng@ricitepump.com |
Téléphone: | +8618217690219 |
Quelle application: | 8618217690219 |
wechat: | +8618217690219 |
Place of Origin: | China |
Nom de marque: | RICITE |
Model Number: | B-M |
Minimum Order Quantity: | 1 set |
Packaging Details: | WOODEN CASE |
Delivery Time: | 5-8 work dayes |
Payment Terms: | L/C, T/T |
Supply Ability: | 50 sets per day |
Les informations détaillées |
|||
Place of Origin | China | Nom de marque | RICITE |
---|---|---|---|
Model Number | B-M | Nom du produit: | Pompe à moteur en boîte à plusieurs étages de B-M Series |
Couleur: | Rouge, bleu | Débit: | 200 m3/h |
ascenseur: | 600m | température: | ~+150℃ |
Le pouvoir: | 132 kW | Viscosité: | 100 mm/s |
Pression: | 10MPa | Application du projet: | pétrole, chimique, pharmaceutique, plaquant |
Mettre en évidence: | pompe à moteur en boîte à plusieurs étages,pompe à moteur en boîte Sealless,Pompes à moteur en boîte à plusieurs étages |

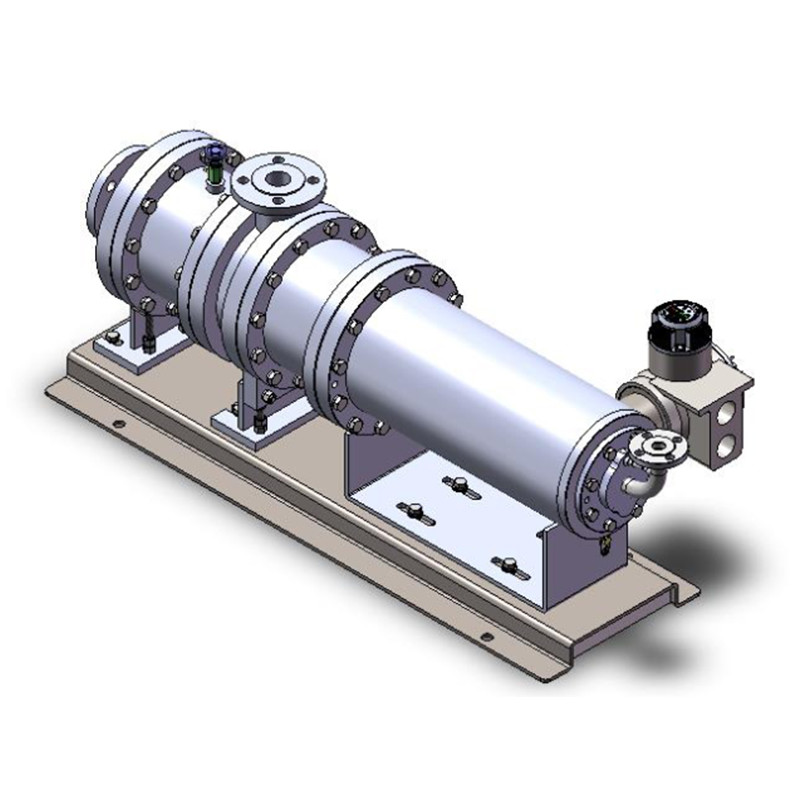

Pompes à moteur en conserve à plusieurs étages de la série B-M
Définition
Le type à plusieurs étages est équipé d'impulseurs complexes, adaptés au transport de fluides à grande portée, avec une portance maximale allant jusqu'à 600 m.
Précautions pour l' utilisation de la pompe à moteur en conserve:
1Pendant le fonctionnement normal, la vanne de sortie ne doit pas être fermée fermement et doit rester légèrement ouverte pour éviter un blocage de l'air dans la pompe.
2Il est strictement interdit de fonctionner sans liquide ou pendant plus d'une minute afin d'éviter d'endommager le moteur et les roulements.
3Il est strictement interdit de rouler à l'envers pendant plus d'une minute, car le fonctionnement à l'envers peut entraîner une usure anormale des roulements.
4Il est strictement interdit de fonctionner dans des conditions de cavitation, sinon cela peut provoquer une usure précoce des roulements.
Ce récipient sous pression n'a qu'un joint statique et est équipé d'un groupe de fils pour fournir un champ magnétique tournant et entraîner le rotor.Cette structure élimine le dispositif d'étanchéité de l'arbre rotatif que les pompes centrifuges traditionnelles ont, de sorte qu'il peut atteindre un fonctionnement sans fuite.
Il adopte une conception standard internationale, le débit de fonctionnement maximal est de 200m3/h, la tête maximale est de 600m, la plage de température est de -150°C et la pression maximale de la conception du système est de 10MPa.
Avantages
(1) Longue durée de vie, équilibre automatique de la poussée hydraulique combiné à des roulements en carbure de silicium pour obtenir une longue durée de vie;
(2) Haute efficacité, conception optimisée du moteur et recherche hydraulique à haut rendement, excellente efficacité énergétique;
(3) Haute fiabilité, technologie de traitement avancée, équipement CNC de haute technologie et tests parfaits pour assurer la stabilité des performances du produit;
(4) Moniteur d'usure des roulements pour réaliser la surveillance en ligne et le contrôle automatique;
(5) Fermeture secondaire pour assurer la sécurité de l'environnement même en cas d'accident.
Caractéristiques
La pompe à moteur en conserve est composée d'un moteur en conserve et d'une pompe, la surface intérieure du stator et la surface extérieure du rotor sont recouvertes d'un métal résistant à la corrosion non magnétique à paroi mince,donc l'enroulement du stator, le noyau du rotor ne sera pas érodé par le liquide de transport, car ils sont complètement séparés.le rotor entier est immergé dans le liquide de transport, aucune pièce tournante ne s'étend à l'extérieur, est une structure sans fuite, elle présente donc les avantages suivants
Paramètres
Nom | Le type | Le débit | La tête | Température de fonctionnement | Le pouvoir | VISICOSITé | Précipitations | Les États membres |
Pompes à moteur en conserve de la série B-M | Série B-M en plusieurs étapes | 200 m3/h | 600m | ¥ + 150°C | 132 kW | 100 mm/s | 10 MPa | Pompes à moteur en conserve chimique à haute tête |
Description du modèle
Matériaux
Le code | 4 | 5 | 6 | 7 | |
Parties humides | 304 | D'autres produits | 316 | autres | |
Pour les véhicules à moteur électrique | Pompes | Température élevée | D'une épaisseur n'excédant pas 1 mm | ||
La norme | PTFE | ||||
Moteur | PTFE | ||||
Il peut | Alliage Hastelloy -C | Alliage Hastelloy -C | |||
L'axe | 304/301 | D'autres produits | 316 | autres | |
Résistance à l'écoulement | Stélit | ||||
SSiC | |||||
Le roulement | Résine de furan imprégnée de graphite, SSiC |
Le dessin de section
Modèles
Je ne veux pas. |
Modèle de pompe |
Vitesse | Puissance (KW) | |||
N = 2900 r/min | 介质密度 ((Densité moyenne ((g/cm)) | |||||
Débit m3/h | Tête m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | Pour les appareils électroniques | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | 6550S | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | 6550T | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
Je ne veux pas. |
Modèle de pompe |
Vitesse | Puissance (Kw) | |||
N = 2900 r/min | (Densité moyenne(g/cm)3) | |||||
Débit m3/h | Tête m | 1 | 1.35 | 1.84 | ||
12 | 8065R | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | 8065S | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | 8065T | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | 8065U | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | Pour les appareils électroniques | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | Pour les appareils électroniques | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | Pour les appareils électroniques | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
Plus de 10 000 clients dans les secteurs chimique, pharmaceutique, de la nouvelle énergie, de la feuille d'aluminium électronique et d'autres industries ont choisi les produits RICITE (pompes à entraînement magnétique, pompes à moteur en conserve chimique,pompes à diaphragme, pompes centrifuges à joints mécaniques, etc.), et Ricite (Zhejiang) Science & Technology Co., Ltd. a participé à l'édition de plusieurs normes et spécifications techniques de l'industrie,et a remporté les honneurs de haute technologieRicite (Zhejiang) Science & Technology Co., Ltd. est engagée dans la fabrication de pompes sans fuite,et adhère à l'objectif de développer des pompes à entraînement magnétique, pompes à moteur en conserve chimique et autres pompes, et poursuit l'innovation technologique et fournit des pompes et des services fiables, rentables et économes en énergie aux clients.
Le site Web est le suivant: www.ricitepump.com
